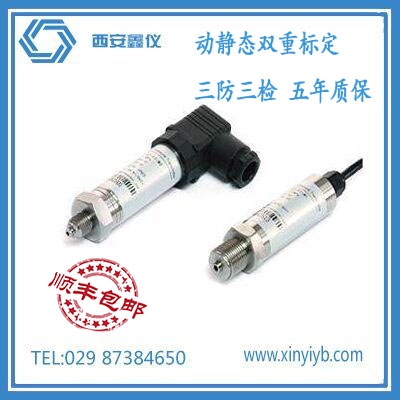

高频动态压力变送器
概述
概述：YWKM-1A高频动态压力变送器利用半导体硅极高的杨氏弹性模量和优良的力学特性制成，使传感器具有很高的固有频率，结合本公司先进的内部，外部结构设计，减小了频率损耗。从而获得很高的响应频率和上升时间，是测量高频动态压力的理想产品。
02产品简介
概述：YWKM-1A高频动态压力变送器利用半导体硅极高的杨氏弹性模量和优良的力学特性制成，使传感器具有很高的固有频率，结合本公司先进的内部，外部结构设计，减小了频率损耗。从而获得很高的响应频率和上升时间，是测量高频动态压力的理想产品。
03 性能参数
频率响应特性表:
|
压力范围 |
固有频率/Hz |
响应频率/Hz |
典型应用 |
||||||||||||||
|
0-250，400KPa |
100，200K |
0-20KHz, |
空气动力学 |
||||||||||||||
|
200K（max） |
|||||||||||||||||
|
0-0.5MPa，4.0MPa |
300-750k |
0-100K |
创伤医学 |
||||||||||||||
|
0-5MPa，10MPa |
700k-1000k |
0-120K |
采油和发动机 |
||||||||||||||
|
0-16mPa，40MPa |
800-1200K |
0-120K |
水轮机叶片冲击力 |
||||||||||||||
|
0-60MPa，100MPa |
0-1200K |
0-120K |
高频土应力 |
||||||||||||||
|
性能参数分档表: |
|||||||||||||||||
|
性能参数分档 |
A |
B |
C |
D |
|||||||||||||
|
非线性/±%FS |
1.00 |
0.50 |
0.20 |
0.10 |
|||||||||||||
|
不重复性、迟滞/±%FS |
0.20 |
0.15 |
0.10 |
0.04 |
|||||||||||||
|
零位温度系数/X10-4/℃.FS |
5.00 |
3.00 |
2.00 |
1.00 |
|||||||||||||
|
灵敏度温度系数/X10-4/℃.FS |
5.00 |
3.00 |
2.00 |
1.00 |
|||||||||||||
|
零位时漂/%FS/8h |
0.20 |
0.15 |
0.10 |
0.10 |
|||||||||||||
|
综合精度%FS |
1.00 |
0.50 |
0.25 |
0.15 |
|||||||||||||
|
电气连接: |
|||||||||||||||||
|
电压正（In+） |
红 |
||||||||||||||||
|
4-20mA(二线制) |
输出正（Out+） |
黑 |
|||||||||||||||
|
0-10V 0-5V(三线 |
电压正（In+） |
红 |
|||||||||||||||
|
电压负（In-） |
黑 |
||||||||||||||||
|
制) |
|||||||||||||||||
|
输出正（Out+） |
绿 |
||||||||||||||||
技术特点：
高的频率响应范围
宽的通频带,宽的工作温区
量程覆盖广,产品性能长期稳定性好
感压膜片齐平封装设计，彻底消除管腔效应，因而传感器频响极高
对军事工程、化爆实验、石油勘采与试井、材料、力学、土木工程学、岩石力学、创伤医学、液压动力机械试验等科学试验与现代化仪器仪表中，需要不失真地测量一些变化频率高、压力波形上升快陡的动态压力波形与幅值、有效值，这就要求所用的压力传感器具有高的固有频率、极短的上升时间和宽广优良的响应频率，以保证足够的动态测压精度，本产品即是为此设计开发的，它利用微机械加工技术使得集成硅膜片有效尺寸小，固有频率高；有优良的弹性力学特性，综合性能优于压电动态压力传感器，成为动压测试中压电压力传感器的换代产品。美国军标和我国军标在爆轰动态测量标准中都推荐首选压阻式压力传感器。
产品应用
◇ 动态压力测量
◇ 军事工程爆破
◇ 各种爆破冲击波测量
◇ 自由场压力测量
◇ 液压流体高低压动态测量
◇ 液压及气动系统
