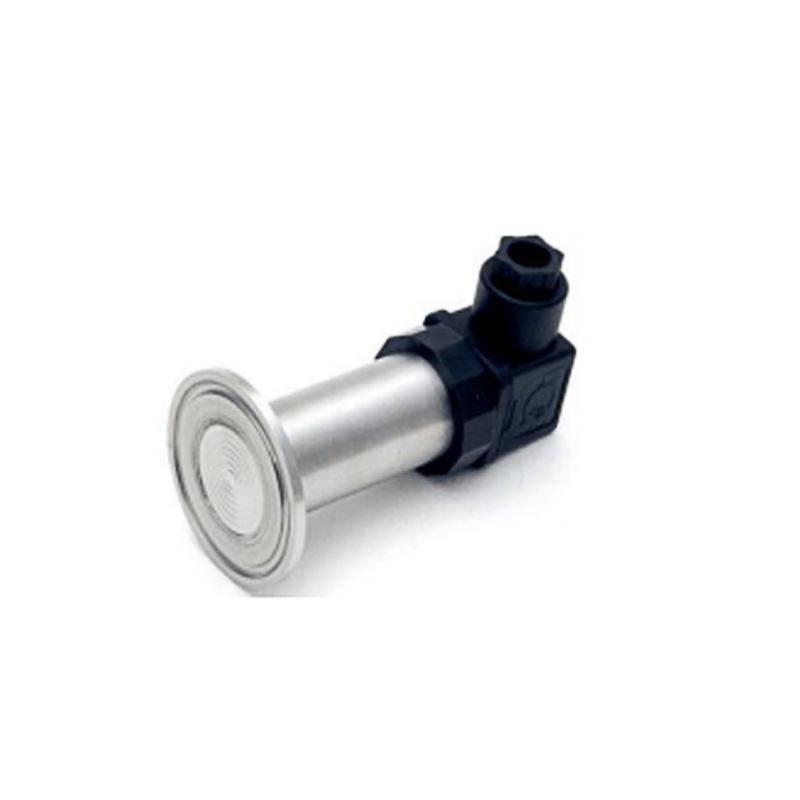

不锈钢卫生型平膜压力变送器
YWSMP6310 系列卫生型压力变送器采用卡箍式齐平膜压力传感器和智能型数字处理电路将前端压力信号转变为标准电流、电压或数字信号，智能型产品可直接与计算机、二次仪表等相连进行数据远传。
产品参数
|
量程 |
0MPa~0.035 MPa┅3.5MPa |
|
|
过载 |
10 倍满量程压力 |
|
|
压力类型 |
表压、绝压 |
|
|
电气参数 |
||
|
供电电源 |
12～28V DC |
|
|
输出信号 |
4~20mA/4~20mA+HART |
|
|
显示 |
LCD 液晶（注：仅Ⅱ型） |
|
|
负载电阻 |
≤（U-12）/0.02Ω（两线制） |
|
|
结构参数 |
||
|
壳体 |
Ⅰ型：不锈钢； Ⅱ型：铝 |
|
|
传感器 |
316L 不锈钢 |
|
|
防护等级 |
IP65 |
|
|
环境条件 |
||
|
介质适用性 |
对 316L 不锈钢及氟橡胶无腐蚀的各种气体、液体 |
|
|
补偿温度 |
-10℃~80℃ |
|
|
工作温度 |
-40℃~125℃ |
|
|
贮存温度 |
-40℃~+150℃（无显示）；-30℃~+85℃（带显示）； |
|
|
消毒温度 |
135℃/30min |
|
|
性能指标 |
||
|
精度 注 1 |
±0.2％FS(典型) |
±0.5％FS(最大) |
|
长期稳定性 |
±0.3%FS/年(最大) |
|
|
注1. 精度包含非线性、重复性、迟滞三项指标，并依据国家相关标准要求，在 0.01%FS 精度的压力设备 上进行标定和检验。 |
||
|
YWMSMP6310 |
系列卫生型压力变送器 |
|||||
|
量程 |
测量范围：0MPa~0.02 MPa┅3.5MPa |
|||||
|
［0～X］kPa 或 MPa |
X:实际测量量程 |
|||||
|
代号 |
输出信号 |
|||||
|
E |
4mA~20mA DC |
|||||
|
H |
4mA~20mA DC 带 HART 协议 |
|||||
|
结构材料 |
||||||
|
代号 |
隔离膜片 |
接口 |
||||
|
22 |
不锈钢 316L |
不锈钢 |
||||
|
24 |
不锈钢 316L |
不锈钢 316L |
||||
|
代号 |
附加功能 |
|||||
|
B1 |
赫斯曼接插件连接 |
|||||
|
B2 |
电缆型 默认线长：1.5m |
|||||
|
M5 |
41位LCD数显表头 |
|||||
|
K1 |
2 寸卡箍 (φ50.5mm） |
|||||
|
K2 |
2.5 寸卡箍 (φ64.0mm） |
|||||
|
G |
表压型 |
|||||
|
A |
绝压型 |
|||||
|
Ⅰ |
接插件或者电缆线输出型 |
|||||
|
Ⅲ |
航插接线型 |
|||||
|
YWSMP6310 -［0～100］kPa - E - 22 - B1K1G - Ⅰ完整的规格型号 |
||||||
